LA ELECTRICIDAD Y LOS SIMULADORES VIRTUALES

Simuladores virtuales

Actualmente en varias áreas de la industria, son utilizados diferentes simuladores virtuales.

Esto representa un avance en la tecnología, es decir, posicionando en tiempo real, actividades o procesos en la pantalla de un computador.

Se precisa entonces, alcanzar el mayor realismo posible con estas aplicaciones, para los procesos o líneas, este caso, están dispuestas una variedad de herramientas virtuales.

Como disciplina integral, en ingeniería, se constituye como necesidad, el complementar en prácticas de laboratorio y de campo el uso de simuladores virtuales.

En este sentido, se pueden mencionar algunas que pretenden ser de utilidad en el estudio de procesos industriales, como las siguientes:

• Cade-Simu
• Pc-Simu
• S7-200
• Microwin V3.2 S7-200
• Codesys
• ProfiCad
• Fluid-sim
• Logo V8
• Autocad
• MultiSim

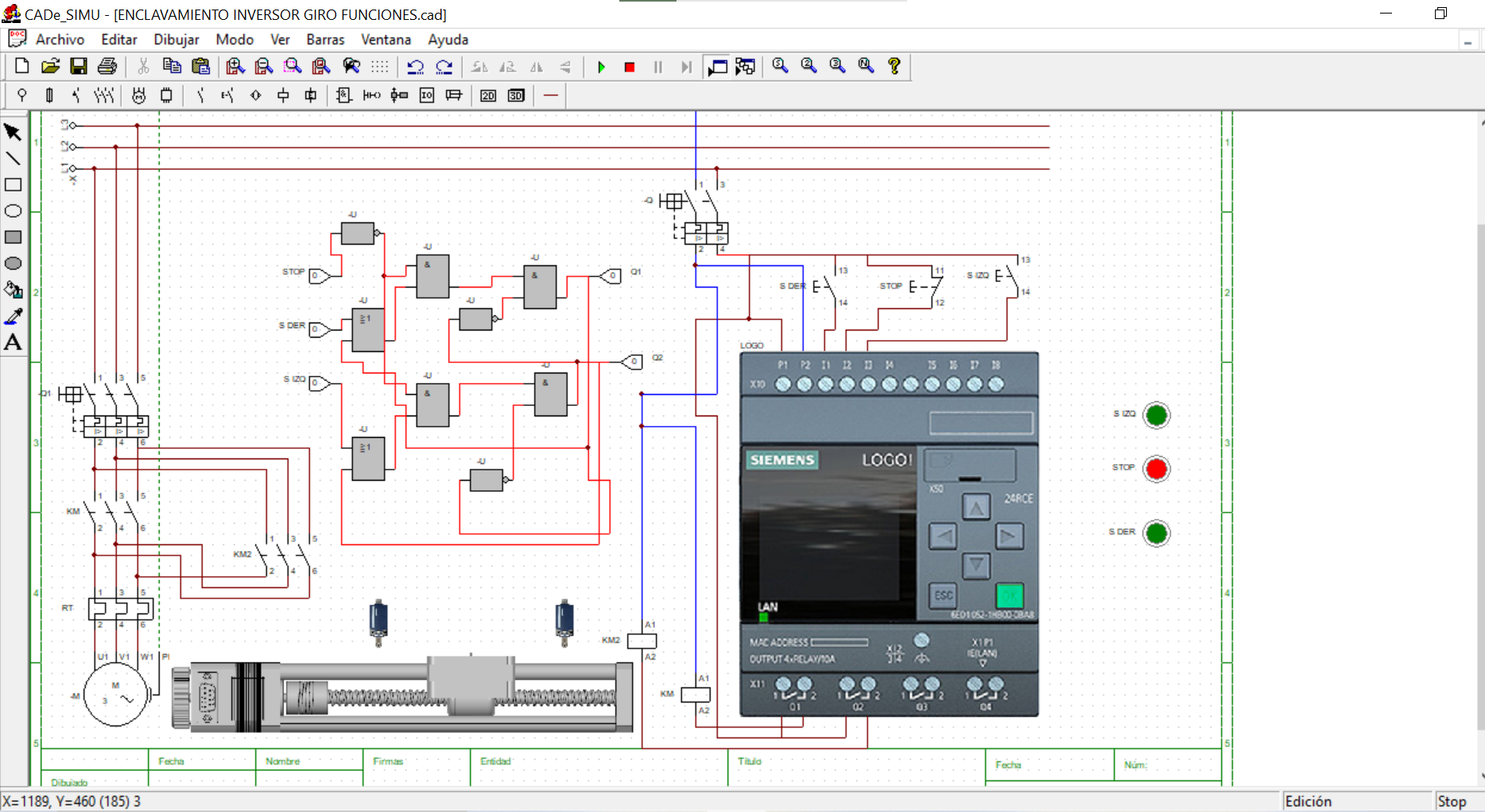

Cade Simu es un programa de electrotécnica que te brindará la posibilidad de diseñar y simular el funcionamiento de circuitos.

Cuenta con una amplia biblioteca de símbolos organizados en librerías.

En este sentido, es un
complemento de otros programas de simulación como, por ejemplo, AutoCAD y LibreCAD.

Es perfecto tanto para estudiantes de ingeniería como para profesionales del sector.

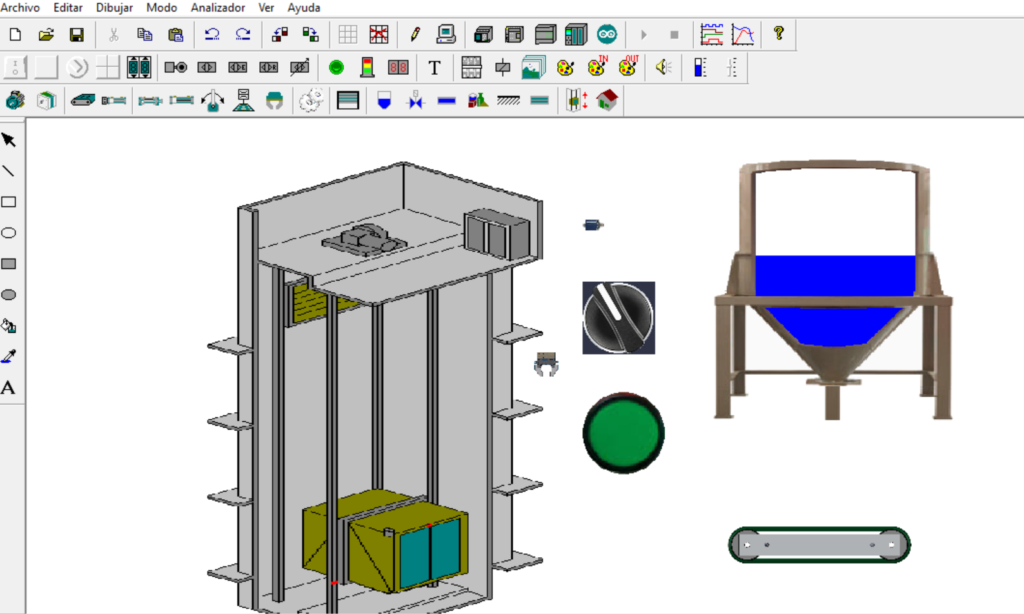

PC SIMU es un simulador que permite simular procesos automáticos de forma gráfica intercambiando las entradas y salidas, evitando de esta forma el tener que activar los interruptores de entrada o visualizando los leds de salida del PLC.
Puede funcionar de dos formas: a través del simulador (S7-200) o a través del cable PC-PPI para su comunicación con el autómata real.

Los elementos que se pueden simular son: Interruptores, pulsadores, detectores, teclados, preselectores, potenciómetros, Led, displays, barras de progreso, textos, motores, variadores de velocidad, cintas transportadoras, puertas de garaje, actuadores neumáticos lineales, sin vástago, de giro, ventosas, depósitos de sólidos y líquidos y activación de imágenes en formato BMP e incluso un ascensor. (Área Tecnología, 2022).

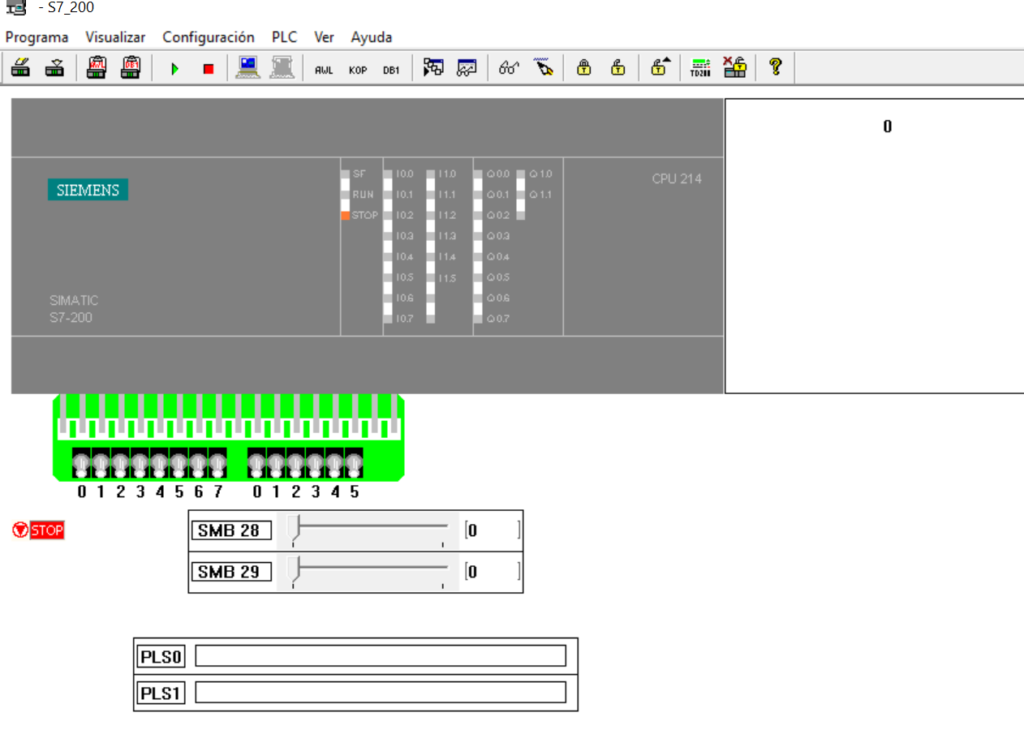

El Simulador S7_200 es un programa en el cual simula el funcionamiento de las CPUs 212, 214, 215, 216, 221, 222, 224, 226.

Con el S7_200 se puede configurar el tipo de CPU, los módulos de entradas / salidas tanto analógicas como digitales, al igual que los potenciómetros analógicos incorporados en la CPU.

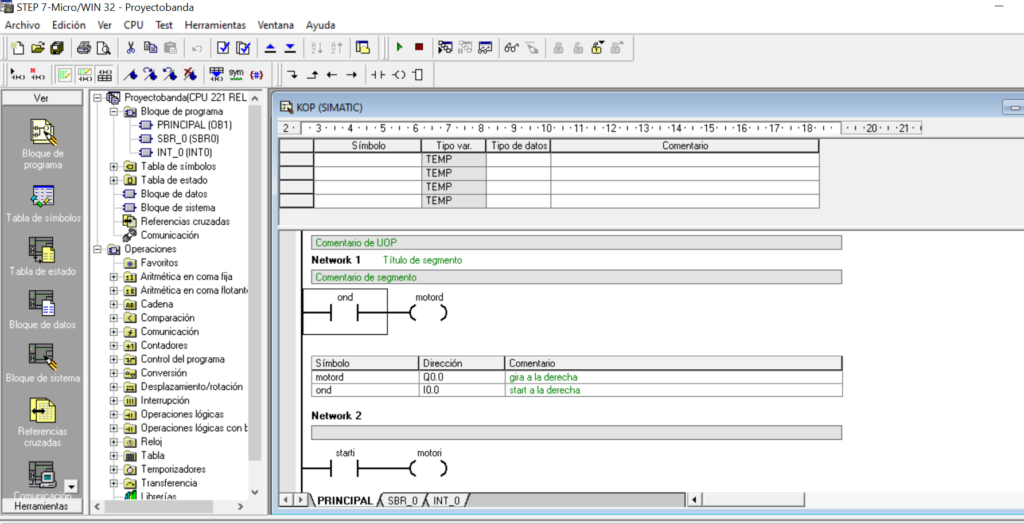

Step7-MICRO/WIN es un programa de Siemens Energy & Automation que nos permite programar los autómatas de la familia S7 (con CPU’s 212, 214, 215, 216). Este software permite la programación del S7 de dos maneras:

a) Programación KOP.

Este tipo de programación permite la definición del funcionamiento del autómata de una manera visual. Así, el programa obtenido siguiendo este método tendrá apariencia de circuito. En este habrá dos elementos importantes: los contactos y las bobinas.

Los contactos son los elementos que representan una entrada del autómata; cuando ésta se active se cerrará en contacto y fluirá la corriente por él.

Las bobinas representan las salidas del autómata de manera que cuando llegue corriente hacia una de ellas, se activará la salida correspondiente.

Además de estos elementos existen otros (que comentaremos más adelante) que nos sirven para conectar las bobinas y los conectores de manera que podamos generar programas tan complejos como queramos.

b) Programación AWL. Mediante este tipo de programación no visual, podemos generar programas de la forma que lo hacemos con cualquier lenguaje de programación, pudiendo generar programas igual de complejos que mediante la programación KOP.

De hecho, todo programa KOP tiene su correspondiente en AWL y viceversa.

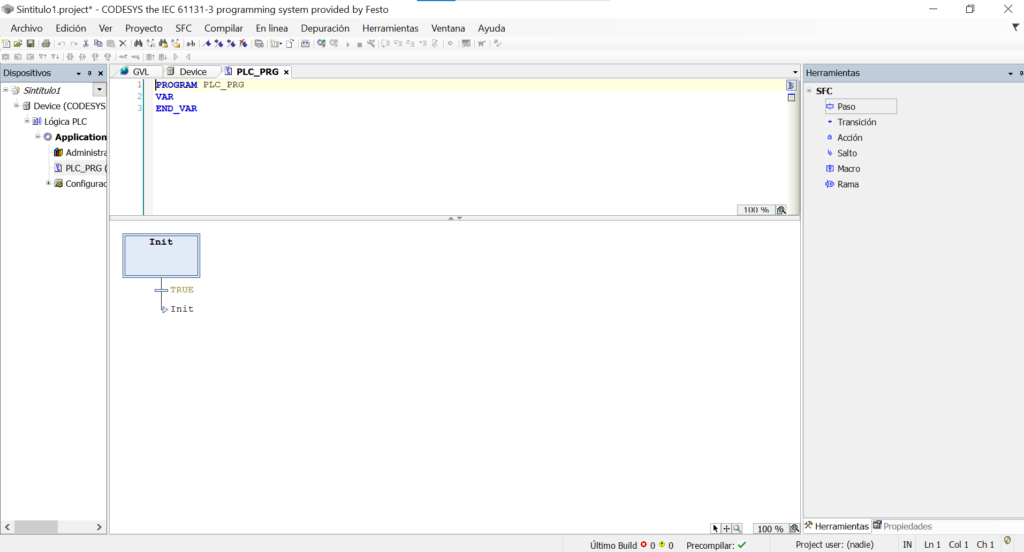

CODESYS es una plataforma de software orientado a las tecnologías de automatización industrial.

La plataforma se basa en el Sistema de Desarrollo CODESYS, una herramienta de programación IEC 61131-3.

Proporciona a los usuarios finales amplias soluciones integradas para la sencilla y efectiva ingeniería de proyectos de aplicaciones de automatización.

El objetivo principal de CODESYS es proporcionar a los usuarios un soporte práctico en la implementación de sus tareas de programación de entornos de automatización.

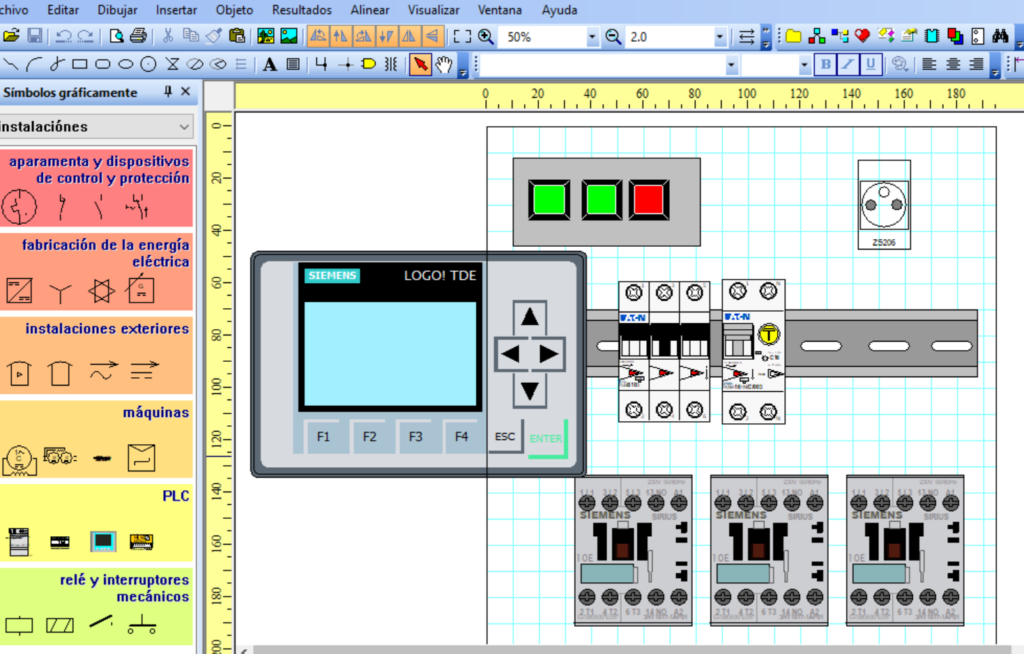

Está diseñado para dibujar diagramas eléctricos y electrónicos, esquemas, diagramas de circuitos de control y también se puede utilizar para diagramas hidráulicos, neumáticos y otros tipos de diagramas técnicos.

programa de simulación y de diseño de esquemas de circuitos líder en todo el mundo para neumática, hidráulica e ingeniería eléctrica.

Siemens ofrece una línea progresiva de PLC y software, que permite aprender automatización industrial desde un nivel básico hasta aplicaciones industriales complejas.

Esta escalabilidad es una de sus mayores fortalezas en educación y en la industria.
