¿Qué boquilla utilizar en una impresora 3D? Materiales, diámetros y criterios para su selección
Introducción al concepto boquilla
Dentro de una impresora 3D FDM, la boquilla es uno de los componentes que mayor influencia tiene sobre la calidad de impresión. Aunque suele ser una pieza de pequeñas dimensiones y bajo costo, de su diseño, diámetro y material de fabricación dependen factores como la resolución, el tiempo de impresión, la resistencia al desgaste y la compatibilidad con diferentes tipos de filamentos.
En muchos casos se piensa que basta con instalar cualquier boquilla para comenzar a imprimir. Sin embargo, seleccionar una boquilla inadecuada puede provocar obstrucciones, pérdida de precisión dimensional, desgaste prematuro e incluso afectar las propiedades mecánicas de la pieza terminada.
Comprender las diferencias entre los distintos diámetros y materiales permite aprovechar mejor las capacidades de una impresora 3D y seleccionar la configuración más adecuada para cada aplicación.
¿Qué es una boquilla?
La boquilla, conocida también por su nombre en inglés nozzle, es el elemento ubicado en el extremo inferior del hotend. Su función consiste en conducir el filamento fundido hacia el exterior y depositarlo sobre la superficie de impresión de manera controlada.
Aunque externamente parece un componente sencillo, internamente posee un conducto diseñado para facilitar el flujo del material fundido y reducir las pérdidas de presión durante la extrusión.
En términos de ingeniería, la boquilla puede considerarse como el último elemento del sistema de extrusión, responsable de transformar el flujo continuo del polímero fundido en cordones de material con dimensiones definidas.

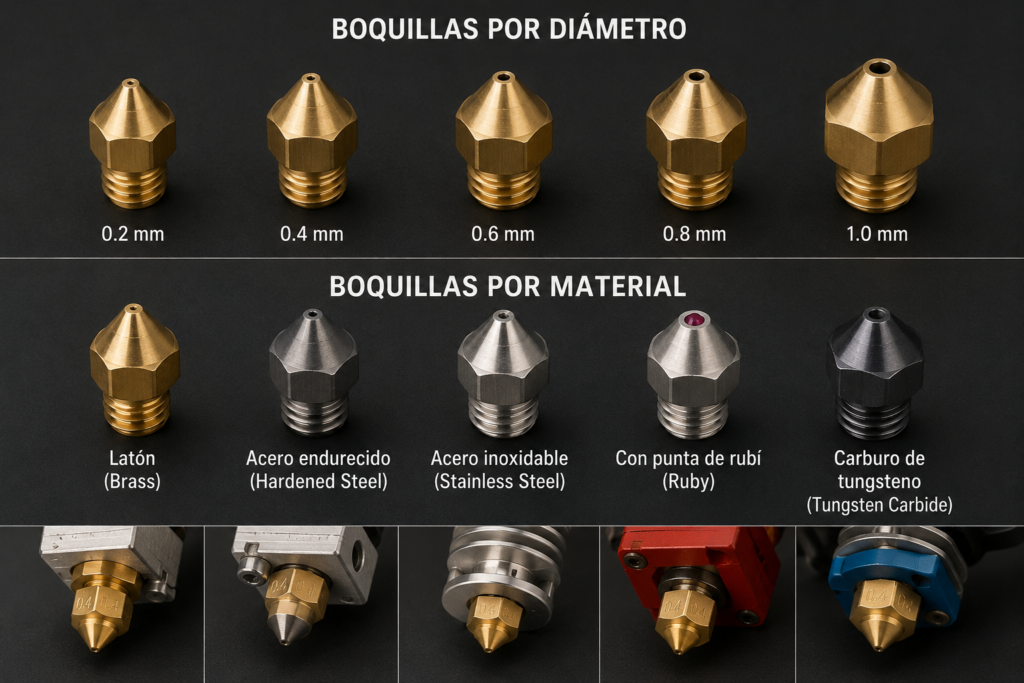

¿Cómo influye el diámetro de la boquilla?
El diámetro determina la cantidad de material que puede extruirse durante un intervalo de tiempo.
Un diámetro pequeño permite obtener mayor resolución, mientras que uno mayor incrementa el caudal de material y reduce significativamente el tiempo de fabricación.
No existe un diámetro mejor que otro, cada uno responde a necesidades diferentes.
| Diámetro | Nivel de detalle | Velocidad | Aplicación recomendada |
|---|---|---|---|
| 0.2 mm | Muy alto | Baja | Miniaturas, figuras, piezas pequeñas |
| 0.4 mm | Alto | Media | Uso general |
| 0.6 mm | Medio | Alta | Piezas funcionales |
| 0.8 mm | Bajo | Muy alta | Prototipos grandes |
| 1.0 mm o superior | Bajo | Muy alta | Fabricación rápida y piezas industriales |
Boquilla de 0.2 mm
Las boquillas de 0.2 mm están orientadas a trabajos donde el nivel de detalle es prioritario.
Su reducido diámetro permite imprimir letras pequeñas, superficies curvas con mejor acabado y elementos decorativos difíciles de fabricar utilizando boquillas mayores.
Sin embargo, esta ventaja implica un incremento considerable del tiempo de impresión debido a que el volumen de material extruido es menor.
Además, son más sensibles a partículas presentes en algunos filamentos, aumentando la probabilidad de obstrucciones.
Son recomendables para:
- miniaturas;
- odontología;
- joyería;
- modelos anatómicos;
- prototipos de precisión.
Boquilla de 0.4 mm
La boquilla de 0.4 mm es el estándar utilizado por la mayoría de fabricantes debido a que ofrece un equilibrio entre calidad superficial, velocidad y confiabilidad.
Este diámetro permite imprimir la mayoría de modelos disponibles en plataformas como MakerWorld, Printables o Thingiverse sin modificar significativamente la configuración del laminador.
Para usuarios principiantes y avanzados continúa siendo la mejor opción para trabajar con PLA, PETG, TPU y ABS.
Boquilla de 0.6 mm
Cuando el objetivo consiste en fabricar piezas funcionales, la boquilla de 0.6 mm representa una excelente alternativa.
Al aumentar el ancho de extrusión se incrementa la unión entre capas, obteniendo piezas con mejor resistencia mecánica.
Además, disminuye considerablemente el tiempo de fabricación.
Por esta razón es ampliamente utilizada para fabricar soportes, piezas estructurales y componentes mecánicos.
Boquilla de 0.8 mm
Su principal objetivo consiste en aumentar la productividad.
Permite imprimir piezas de gran tamaño en menor tiempo debido al incremento del caudal de extrusión.
Aunque el acabado superficial pierde definición respecto a boquillas menores, resulta adecuada para fabricar:
- cajas;
- organizadores;
- mobiliario;
- prototipos industriales;
- piezas de gran volumen.
¿Por qué existen boquillas fabricadas con distintos materiales?
Esta es una de las preguntas que con mayor frecuencia surge entre quienes comienzan en impresión 3D.
La respuesta se encuentra en el desgaste producido durante la extrusión.
Los filamentos convencionales, como PLA o PETG, apenas generan abrasión sobre la superficie interna de la boquilla.
Sin embargo, existen materiales reforzados con:
- fibra de carbono;
- fibra de vidrio;
- partículas metálicas;
- cerámica;
- madera;
- compuestos minerales.
Estas partículas poseen una dureza considerablemente superior al latón, provocando desgaste progresivo del orificio de salida.
Cuando esto ocurre, el diámetro deja de ser el especificado por el fabricante, afectando la precisión dimensional de las piezas impresas.
Boquillas de latón
El latón continúa siendo el material más utilizado en impresión 3D.
Su principal ventaja radica en su elevada conductividad térmica, cercana a 109 W/m·K, permitiendo transferir rápidamente el calor desde el bloque calefactor hacia el filamento.
Esto favorece una extrusión uniforme y estable.
Además, presenta un bajo costo de fabricación.
Su principal limitación es la resistencia al desgaste.
No se recomienda para filamentos abrasivos.
Ideal para:
- PLA
- PETG
- ABS
- TPU
Boquillas de acero endurecido
Estas boquillas reciben un tratamiento térmico que incrementa significativamente su dureza.
Gracias a ello soportan el desgaste producido por materiales reforzados.
Su conductividad térmica es menor que la del latón, razón por la cual en algunos casos resulta conveniente incrementar ligeramente la temperatura de impresión.
Son recomendables para:
- fibra de carbono;
- fibra de vidrio;
- nylon reforzado;
- filamentos metálicos.
Boquillas de acero inoxidable
El acero inoxidable ofrece una buena resistencia a la corrosión y evita la contaminación por partículas de plomo presentes en algunos latones.
Por esta razón son utilizadas en aplicaciones médicas, alimentarias y de laboratorio.
Boquillas con punta de rubí
Estas incorporan un pequeño cristal de rubí sintético en la salida del orificio.
El rubí presenta una dureza extremadamente elevada, permitiendo imprimir materiales abrasivos durante largos periodos sin modificar el diámetro del orificio.
Su principal inconveniente continúa siendo el costo.
Boquillas de carburo de tungsteno
Actualmente representan una de las mejores alternativas disponibles.
Combinan una elevada conductividad térmica con una extraordinaria resistencia al desgaste.
A diferencia del acero endurecido, mantienen una transferencia de calor más eficiente, permitiendo imprimir prácticamente cualquier tipo de filamento sin reemplazar la boquilla con frecuencia.
Por esta razón son cada vez más utilizadas en aplicaciones profesionales.
¿Cómo seleccionar la boquilla adecuada?
No existe una boquilla universal.
La elección dependerá de tres factores principales:
- nivel de detalle requerido;
- tipo de filamento;
- tiempo disponible para fabricar la pieza.
Si el objetivo consiste en imprimir figuras decorativas, una boquilla de 0.2 mm puede ofrecer excelentes resultados.
Para uso general, la de 0.4 mm continúa siendo la opción más equilibrada.
Si se fabrican piezas funcionales o de gran tamaño, una boquilla de 0.6 mm o 0.8 mm puede reducir considerablemente el tiempo de impresión.
Cuando se emplean filamentos abrasivos, la prioridad debe centrarse en seleccionar un material resistente al desgaste, como acero endurecido o carburo de tungsteno.
Consideraciones finales
La boquilla representa mucho más que un simple accesorio de una impresora 3D, su diámetro determina el equilibrio entre resolución y velocidad de fabricación, mientras que el material con el que ha sido construida influye directamente en su vida útil y en la compatibilidad con diferentes tipos de filamentos.
Seleccionar correctamente este componente permite obtener mejores acabados, reducir tiempos de impresión y prolongar la vida útil del sistema de extrusión. Por ello, conocer sus características constituye un aspecto fundamental para cualquier usuario que desee mejorar la calidad y confiabilidad de sus impresiones.
Referencias
- ASTM International. (2023). ISO/ASTM 52900: Additive manufacturing — General principles — Fundamentals and vocabulary.
- E3D Online. Nozzle Guide and Technical Documentation. https://e3d-online.com
- Prusa Research. Knowledge Base. https://help.prusa3d.com
- Bambu Lab Wiki. https://wiki.bambulab.com
- Raise3D Academy. https://www.raise3d.com/academy
- Ultimaker Knowledge Base. https://ultimaker.com/learn
